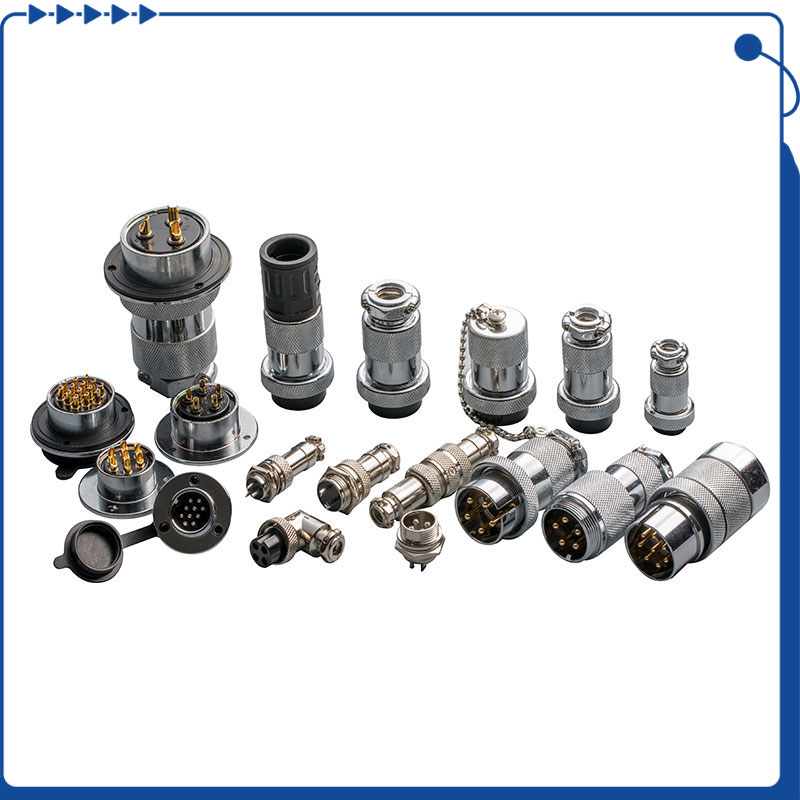

Los conectores circulares de anfenol son componentes robustos y versátiles utilizados en diversas aplicaciones, desde equipos militares y aeroespaciales a industriales y comerciales. Por ejemplo, en la industria aeroespacial, los conectores circulares de amphenol se usan comúnmente en los sistemas de comunicación de aeronaves, lo que garantiza la transmisión de datos confiable en entornos duros. En aplicaciones militares, se emplean en sistemas de armas y equipos de comunicación, donde la durabilidad y el rendimiento en condiciones extremas son primordiales. Ensamblar estos conectores correctamente es crucial para garantizar un rendimiento y durabilidad confiables. Esta guía paso a paso lo guiará a través del proceso de ensamblar conectores circulares de anfenol.
Materiales requeridos
Carcasa del conector circular de anfenol
Contactos de conector circular de anfenol
Herramienta de engestión (apropiada para el tamaño de contacto)
Strippers de alambre
Mangas de aislamiento (si es necesario)
Solvente de limpieza (por ejemplo, alcohol isopropílico)
Hisopos de algodón
Destornillador (si corresponde)
Guantes protectores
Proceso de ensamblaje paso a paso
1. Preparación
Asegúrese de que su área de trabajo esté limpia y bien iluminada.
Reúna todos los materiales y herramientas necesarios mencionados anteriormente.
Verifique que la carcasa del conector y los contactos sean compatibles y en buenas condiciones.
2. Limpieza de la carcasa
Use un hisopo de algodón bañado en el solvente de limpieza para eliminar cualquier suciedad, grasa o escombros del interior de la carcasa del conector.
Permita que la carcasa se seque por completo antes de continuar.
3. Insertar contactos
Identifique la orientación de los contactos y las ranuras correspondientes en la carcasa.
Inserte suavemente cada contacto en su ranura designada en la carcasa. Asegúrese de que los contactos estén completamente sentados y alineados correctamente.
4. Cables de enrollamiento
Lancer el aislamiento de los extremos de alambre usando strippers de alambre, siguiendo las pautas del fabricante para la longitud de eliminación apropiada.
Inserte el extremo de alambre despojado en la cavidad de enrollamiento del contacto.
Use la herramienta de enggir para comprimir el contacto en el cable. Asegúrese de usar la configuración de herramienta correcta para el medidor de cables y el tamaño de contacto.
Inspeccione la conexión engorro para asegurarse de que esté segura y libre de defectos.
5. Instalación de los contactos en la carcasa
Una vez que todos los cables se engullen, inserte cuidadosamente los contactos con cables en la vivienda, asegurando que los contactos estén correctamente alineados con sus respectivas espacios.
Si la carcasa tiene un sello trasero, instálelo ahora para proporcionar protección ambiental.
6. Asamble la carcasa
Si la carcasa del conector tiene dos mitades que deben acoplarse, alinee las mitades y asegúrese con tornillos o pestillos, según corresponda.
Apriete los tornillos (si se usa) al valor de torque recomendado especificado por el fabricante.
7. Inspeccionar la asamblea
Inspeccione visualmente el conector ensamblado para asegurarse de que todos los contactos estén correctamente asentados y que no haya cables sueltos.
Verifique cualquier daño a la carcasa o contactos durante el proceso de ensamblaje.
8. Probar el conector
Realice pruebas de continuidad eléctrica para verificar que cada contacto proporcione una buena conexión.
Si es posible, pruebe el sellado ambiental del conector (por ejemplo, resistencia al agua) si está destinado a entornos duros.
Consejos y precauciones
Siempre consulte las instrucciones específicas proporcionadas por el amphenol para el modelo de conector con el que está trabajando, ya que los procedimientos pueden variar.
Use las herramientas y equipos recomendados para garantizar un ensamblaje adecuado y evitar daños a los componentes.
Maneje el conector y los contactos con cuidado para evitar dañar las delicadas piezas.
Asegúrese de que el conector esté calificado correctamente para la aplicación, incluidos las condiciones de voltaje, corriente y ambiental.
Siguiendo estos pasos y pautas, puede garantizar un ensamblaje confiable y seguro de conectores circulares de amphenol para su aplicación específica.
